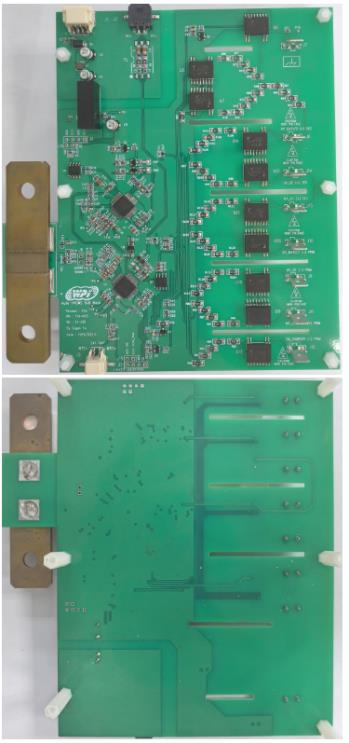

本文引用：亚太市场中专业半导体组件的国际分销商达利安达·控股（Dalianda Holdings）最近宣布，其子公司已使用NXP（NXP）MC333772C锂电池IC推出了HVBMS BJB解决方案。作为EEPROM ONSEMI NV24C64LV，VISHAY电池分流WSBS8518和Molex Connector 43650-0213外围。图1-请参见用NXP产物作为核的BJB HVBMS溶液的板图。在新的能源车辆到智能行业的电气化和转换加速的背景下，电池管理系统（BMS）正在更新到高精度监控和模块化体系结构。作为BMS安全控制集中器，HVBMS BJB（高压电池管理系统，电池终端）是中心责任，例如实时监控电池状态，故障和保护控制的诊断，这对于汽车B的安全至关重要atteries。为了响应BMS的设计需求，达利安现金提供了使用Toshiba Photorelay TLX9160T和补充补充的锂离子电池控制器NXP启动HVBMS BJB解决方案。 43650-0213作为外围设备。图2-使用NXP产品（例如Core MC333772C）的HVBMS BJB解决方案的阶段应用图是用于汽车和工业控制应用的锂离子电池IC，例如HEV，EV，ESS和UPS系统。它符合AEC-Q100标准，它是热旋转的，承认ISO 26262标准，并具有ASILD的安全水平。该设备提供了各种高级电压和温度测量能力，具有平衡的晶体管和丰富的诊断能力，简化了BJB应用程序的设计。关于通信，MC33772C的SPI接口最多为4 mbit/s。同时，CHIP使用TPL2协议来实现单独的2 Mbps通信，承认变压器分离和C游离，确保数据传输能力和预防干扰的可靠性。关于设备的设计，MC33772C芯片在HLQFP48中包装，并具有七个GPIO，可以在I/O模式或出口中根据其要求进行配置。此外，CHIP还集成了ADC采样引脚（类似于数字转换器）。使用SERPIN的结合可以灵活地通过提供多达八个GPPO作为ADC的采样输入来满足各种应用程序方案的需求。图3：从连接器的角度来看，配备了NXP产品（例如核）的BJB HVBMS解决方案的框图。该解决方案接收高电池电压检测线，社区Linestpl阳离子，12V电线和外部NTC连接线。您可以连接相应的线束以实现BJB功能。此外，该解决方案的独特板可以接收400 V的电压检测，该电压可让用户使用一个或一个或两个板根据其实际需求构建400V/800V电压系统，完全满足了几种高压型号和平台的应用需求。中央技术的好处：●MC33772C具有广泛的渠道。有0/1/3至6个频道可以满足不同用户的需求。 ●作为ADC采样输入，有8个高精度（包括SERPIN）的GPIO，名义芯片误差为0.8 mV。 ●可以用电压和压倒性（OV）和亚电压阈值配置（UV）配置，以承受诊断和故障管理。 ●包括两个冗余温度检测和两个温度检测外部atura。取消温度检测和外部温度检测界面。 ●工作电压宽。可以保证在5V至30V范围内的正常操作（5V带芯片可容纳SPI通信，而7V允许TPL通信）。 ●它具有I²C主界面，可让您从芯片和oth中控制EEPROMER从属设备。 ●承认2 mbit/s tpl通信。解决方案规格：●接纳TPL通信高达2Mbps。 ●7通道高压检测（HV_DC±，HV_C）允许H±，HV_BAT±，冗余检测HV_DC+），精度为±1％（≥500V，National National），±5％（
